CÜRUF TESPİT SİSTEMİ
800 °C'den 1.800 °C'ye kadar kritik ortamlar için
Cüruf Tespit Sistemi (SDS) daha yüksek kaliteli çelik ve maliyetli işlemleri azaltarak geliştirilmiş getiri sağlar. Pota refrakter aşınmasının azaltılmasında ek faydalar sağlar. Metal akışının sonunda cüruf ve çelik seviyeleri hızla tersine döner. Alarm tetiklendikten sonra metal akışının hızlı bir şekilde sonlandırılması potada aşırı cüruf seviyelerini önlemek için gereklidir. Cüruf Tespit Sistemi (SDS) çelik ve cüruf arasında geçişi tespit etmek için yüksek çözünürlüklü bir termal görüntüleme kamerası kullanır. Özel termal görüntüleme kamerası zorlu çalışma koşullarında çalışacak şekilde tasarlanmıştır, duman ve buğudan kaynaklı karartmayı azaltmak için belirli bir dalga boyunu kullanır. Operatöre sunulan gerçek zamanlı veriler ve net alarm bildirimleri metal akışının bilinçli kontrolünü sağlar.
ÇEŞİTLİ UYGULAMALAR İÇİN UYGUN
Cüruf Tespit Sistemi (SDS), elektrik ark fırını EAF ve temel oksijen fırını BOF gibi ikincil çelik üretimleriyle paslanmaz çelik, bakır ve platinde dahil diğer ergitme işlemleri içinde uygundur. Sistem ayrıca geniş görüntü alanı ile yükleme yüksekliği sınırını belirlemek için de kullanılabilir.
GELİŞMİŞ ÜRÜN KALİTESİ
Cüruf Tespit Sistemi (SDS) kullanımının operatör müdahalesini ve tutarlılığını iyileştirdiği kanıtlanmıştır. Geleneksel akış izleme yöntemleri ile karşılaştırıldığında cüruf derinliğinde %25'e varan azalma sağlanmıştır.
SONRADAN YAPILAN İŞLEM MALİYETLERİNİN AZALTILMASI
Sonradan ilave olarak yapılan işlemlerin süresi ve malzemelerinin maliyeti çalışan bir tesis için önemli bir yük olabilir. Cüruf akışını kontrol ederek cüruf taşınması azaltılabilir veya ortadan kaldırılarak tesis veriminin, ürün kalitesinin ve işletimin iyileştirilmesi sağlanır.
OTOMATİK İŞLEMLER
Akış başladığında uygulamaya özel yazılım bir veri günlüğü oluşturur ve kayıt eder ve kalite kontrolü için canlı bir grafik üretir. Cüruf göründüğünde ya da operatör tarafından tanımlanan bir değeri aştığında otomatik olarak bir alarm tetiklenir. Sistem şarj ağırlığından ve operatör müdahalesinden bağımsız olarak gerçek zamanlı çelik ve cürufun tespitini sağlamak için tasarlanmıştır.
ÇELİK/CÜRUF ALARM SEVİYELERİ
Çelik/cüruf alarm yüzdesi, çelik/cüruf alarm durumu,
Açık Veri Arayüzü ve röle çıkış modülü aracılığıyla kullanılabilir.
Çelik fabrikasıdaki işlem verileride cüruf tespit sistemine (SDS) aktarılabilir.
OTOMATİK AKIŞ TAKİBİ
Geri plan girişimlerinin (parazit) etkisini azaltmak için akış konumunu otomatik olarak izler ve tanımlar
EKRAN GRAFİKLERİ

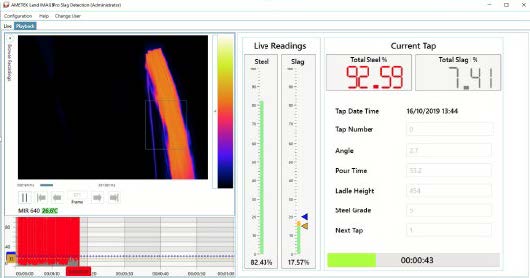

Çubuk ve çizgi grafikler çelik ve cüruf yüzdesini zamana bağlı olarak gösterir. Mevcut ve genel çelik/cüruf yüzdeleri sayısal olarak ve de çubuk grafikte gösterilir. Kullanıcı arayüzü renk değiştiren alarmlarla alarm durumu durumunu gösterir. Termal video ve tüm verilerin otomatik kaydı akış başlar başlamaz başlatılır.
ANAHTAR ÖZELLİKLER VE FAYDALAR
• Geliştirilmiş üretim verimi
• Daha düşük cüruf içeriği çelik kalitesini iyileştirir
• Temel oksijen fırını ve elektrik ark fırınında (BOF/EAF) daha az bakım ihtiyacı
• Daha düşük enerji maliyetleri
• Otomatik akış tanımlama ve
izleme akışı doğru bir şekilde sağlar ve arka plandaki girişimleri azaltır
• Operatöre gönderilen alarm bildirimini temizler
• Sistem tarafından oluşturulan alarmlar
cüruftan önce akışı direk olarak durdurur
• Tam otomatik çalışma
• Bağımsız olarak doğru algılama şarj ağırlığı
• Operatörden bağımsız güvenilir alarm
• Geliştirilmiş bağlanabilirlik açık veri Arayüzünü kullanır.
IMAGEPRO – CÜRUF TESPİT UYGULAMA YAZILIMI
ÇELİK/CÜRUF ALARM SEVİYELERİ
Çelik/cüruf alarm yüzdesi, çelik/cüruf alarm durumu, Açık Veri Arayüzü ve röle çıkış modülü aracılığıyla kullanılabilir.
Proses verileri ayrıca SDS'ye aktarılabilir. çelik fabrikası.
OTOMATİK AKIŞ TAKİBİ
Akış konumunu otomatik olarak tanımlar ve izler Arka planın etkisini azaltmak için termal sahne içinde
EKRAN GRAFİKLERİ
Çubuk ve çizgi grafikler çelik ve cüruf yüzdesini zamana bağlı olarak gösterir. Mevcut ve genel çelik/cüruf yüzdeleri sayısal olarak ve de çubuk grafikte gösterilir. Kullanıcı arayüzü renk değiştiren alarmlarla alarm durumu durumunu gösterir. Termal video ve tüm verilerin otomatik kaydı akış başlar başlamaz başlatılır.
Cüruf Tespit Sistemi, cüruf taşınmasını izlemek ve azaltmak için pazar lideri bir çözümdür. Çelik tesislerinde cüruf taşınmasını azalttığı, para tasarrufu sağladığı ve operatör güvenliğini sağladığı kanıtlanmıştır.
CÜRUF MİKTARININ ARTMASININ ÖNLENMESİ
İÇERİK İZLEMEYE BAŞLIYOR
1. Akış başlangıcı otomatik olarak algılandıktan sonra Cüruf izleme sistemi çelik ve cüruf içeriğini sürekli olarak izler
2. Akışın başlangıcında mevcut çelik içeriği
%96,47 ve mevcut cüruf içeriği %3,53'tür. Bu değerler çubuk grafiklerde canlı olarak görüntülenir.
3. Kalan akış süresi alt kısımda geri sayılır.
sağ çubuk.
ARTAN CÜRÜF İÇERİĞİNİN İZLENMESİ
4. Akış işlemi sırasında mevcut cüruf içeriği artar çubuk grafikte %17,57'ye yükselir ve sarı alarmı başlatır. Mevcut çelik içeriği %82,43'tür.
5. Akış için genel çelik ve cüruf içeriği ekranın sağ köşesinde gösterilir ve
her ikisi de akış işlemi boyunca sürekli olarak güncellenir. Genel çelik içeriği şu anda %92,59'dur ve genel cüruf içeriği hala %7,41 ile düşük seviyededir. Genel cüruf alarm seviyesi %10'a ayarlanmıştır.
ALARMI TETİKLEYİN VE AKIŞI'I DURDURUN
6. Mevcut cüruf içeriği %34,25'e ulaştığında kırmızı alarm tetiklenir aynı anda mevcut çelik içeriğide %65,75'e geriler.
7. Genel cüruf alarm seviyesi şu şekildedir: Ekranın sağ tarafının kırmızıya dönmesiyle akış işlemi görsel olarak durdurulur. Genel cüruf içeriği artık %10,2'dir ve genel çelik içeriği %89,8'dir.
GENEL AKIŞ İÇERİĞİNİ ONAYLAR
8. Cüruf izleme sistemi işlemin geri kalan kısmında cüruf ve çelik içeriğini izlemeye devam edecektir
9. Akış işlemi sona erdiğinde çelik içeriği %87,98 ve genel cüruf içeriği %12,02'dir.
Toplanan veriler kontrol sistemi ile paylaşılır.
ŞARTNAME VE TASARIM
GÜÇLÜ ALGILAMA SİSTEMİ CÜRUF MİKTARININ ARTMASINI ÖNLERBu kapsamlı, tam özellikli sistem, çeliğin bir işlemden diğer bir işleme aktarımını geliştirerek ve iyileştirerek çelik tesisi mühendisleri ve yöneticilerine hizmet vermek için geliştirildi.
Cüruf tespit sistemi çevrim içi kontrol için çelik fabrikasına birkaç bağlantı yöntemi sunar. Bun dan da önemlisi akış verilerini gelecekteki analizler ve ürün geliştirmeleri için üç farklı biçimde kaydeder.
Buna ek olarak proses görüntüleme iş istasyonları kutudan çıkartıldıklarında en az ayar ihtiyacı duyacak şekilde önceden yüklenmiş olarak gelir.
Sistem donanımı çelik üreticisine kurulduktan hemen sonra cüruf akışını azaltmak için hizmet verir.

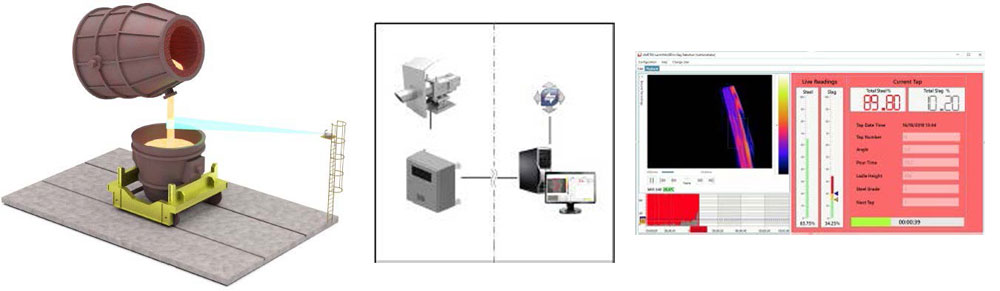

KOLAY FİBER OPTİK BAĞLANTI
Çeliğin nakli işleminin iyileştirilmesi için görüntü işleme sisteminin Açık Veri Arayüzü aracılığıyla tesis ağına bağlanması canlı veri aktarımına olanak tanır.
Cüruf tespit sistemine girilebilecek veriler akış numarası ve alarm seviyesinden hariç çelik fabrikası tarafından belirlenen yük numarası, ısı numarası, çelik sınıfı ve akış musluğunun ısısı gibi beş ayarlanabilir değişkeni ihtiva eder. İstenildiğinde bu veriler bir metin dosyasına kayıt edilir.
Sistemden veri çıkışı en çok 50 kare saniye (FPS) kadar iletilebilir. Bu bilgilere çelik cüruf oranı, alarm durumu, sensör sıcaklığı ve iletim durumu da dahildir
Cüruf tespit sistemi güç kaynağı birimi 1 GB bakır Ethernet bağlantısı ile donatılmıştır.
Mevcut sistemlere (fiber optik) kolay kurulum ve bütünleşme
KRİTİK AKIŞ BİLGİLERİNİ GÖZLEMLEYİN
Önceden kurulmuş ve yüklenmiş güçlü görüntü işleme iş istasyonu, kullanıcıların canlı termal görüntü, çelik cüruf oranı, zamana karşı yüzde grafiği, alarm düzezi ve durumu gibi kritik akış bilgilerini sağlar.
Akış numarası, sensör sıcaklığı bilgiler, iletişim durumu, akış süresi, çelik/cüruf oranı ve kayıt durumu gibi ikincil bilgiler daha az belirgindir, böylece akış sırasında kullanıcının dikkati dağılmaz. Fabrikadan gelen harici girişler kolaylıkla izlenebilmekte ve kayıt altına alınabilmektedir.
TESİS GENELİNDEKİ AKIŞ BİLGİLERİNİ GÖRÜNTÜLEYİNIMAGEPro-SDS. yazılımının uzaktan bağlantı seçeneği ile birden fazla kullanıcı canlı akışı herhangi bir yerden uzaktan görüntüleyebilir
Akışın sonunda video, metin verileri ve grafik daha sonra analiz edilmek üzere akış numarasına göre kaydedilir ve gerekirse kullanıcı tarafından tanımlanan gün sayısından sonra otomatik olarak silinir.
Tesis ve cüruf arasında veri aktarımı yapılabilir donanım modülleri veya ethernet aracılığıyla algılama sistemi (modbus TCP) tümü Açık Veri arayüzü tarafından kontrol edilir
OTOMATİK AKIŞ TAKİBİ
SDS'nin bir diğer önemli özelliği de otomatik akış izlemedir. Özel görüntü işleme yazılımı sayesinde sensör ünitelerinin konumundan bağımsız olarak akışın genişliğini ve pozisyonunun izler.
Akışı dar bir açıdan görüntülerken akış kontrolün konumu farklı aşamalar sırasında değişecektir. Yazılım meydana gelebilecek her hareketi doğru bir şekilde takip eder dökme gerçekleşirken yalnızca akış olarak belirlenen alandan ölçüm yapılır bu da arka plandaki ısı kaynaklarından dolayı oluşabilecek hataları minimuma indirir.
DEVAMLI İZLEME VE TEMİZ GÖRÜNTÜLER
UZAKTAN GÖRÜNTÜLEYİCİ
Uzaktan bağlantılar canlı akışın ağ üzerindeki herhangi bir yerden görüntülenmesine izin verir.
DİL
Yazılım yerel dil desteği de sunar
ÖZELLİKLER:
Cüruf tespit sistemi kamera ünitesi
Ölçme sahası: 800 - 1.800 °C
Görüntü çözünürlüğü: 640 x 480 piksel
Saçılım cevabı: 3.9 μm
Çerçeve oranı: 50 çerçeve/saniye
Algılayıcı: Odak düzlemi dizilimi mikro bolometre (Microbolometer Focal Plane Array)

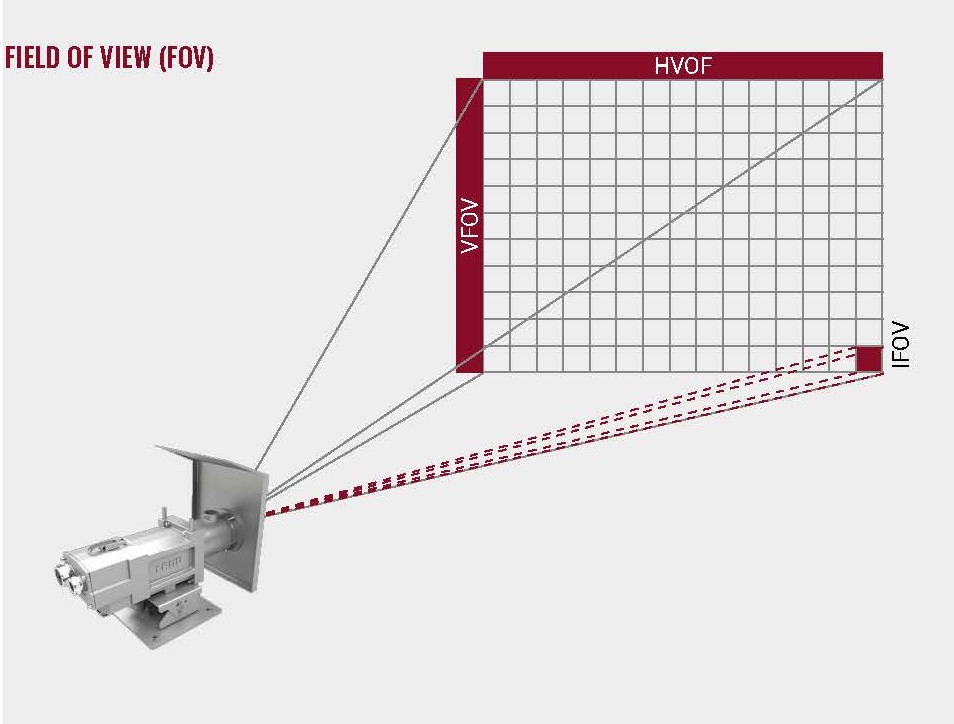

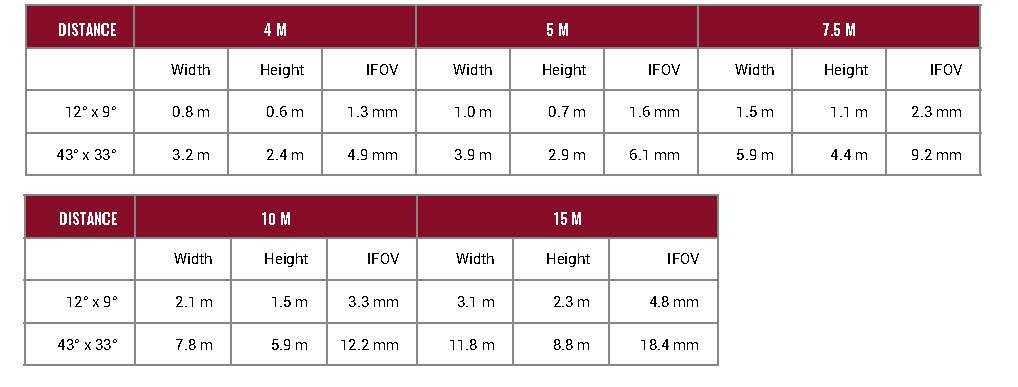

Optikler: 12° x 9° / 43° x 33°
Odak sahası: 4 m den sonsuza
Koruma penceresi: Safir (Sapphire) (yedek parça olarak mevcuttur)
Doğruluk: ölçülen değerin ±2%
Isı çözünürlüğü: 0.5 °C (800 °C siyah gövde ısısı)
Muhafaza: Isı koruma kalkanlı su soğutmalı ve hava temizlemeli muhafaza
Görme tüpü: Sıvı çelik/metalin yüzeye direk darbe riskini azaltan tasarım
Ölçüler: 560 x 215 x 235 mm
Ağırlık: 10 kg
Çevresel sınıflandırma: IP65
Cüruf tespit sistemi kamera besleme
Bağlantı: kamera ünitesi ve görüntü işleme sistemi arasında yerel bağlantı arayüzü
Hizmetler: Su, cihaz havası, güç girişi, muhafazanın arkasında konumlandırılmıştır.
Power suppy unit (PSU)
Ana bileşenler ve bağlantılar: Güç kaynağı, Ethernet iletişimi (switch), Fiber optik veri bağlantısı (seçenek)
IP sınıfı: IP65 / NEMA 4
Ölçüler: 380 x 380 x 211 mm
Ağırlık: 15 kg
UL Onayı: Listed to UL508A & CSA-C22.2 No. File Number E499440
Görüntü işleme ünitesi
Cüruf/çelik algılama: Önceden belirlenmiş bir aralık içinde cüruf veya çelik/metal yüzdesinde alarm etkinleştirme
Kullanıcı ekranı: Ön sayfa gösterimi ve yer belirleyici. Harici veri arayüz girişi vasıtasıyla görüntülenir.
Otomatik fonksiyonlar:
Otomatik akış algılama, akış izleme, çelik/cüruf oranı, termal video ve video dosyası kaydı. Akış numarası, çelik/cüruf oranı, grafikler ve alarm renkleri vs. gibi tüm verilerin günlük olarak kaydı
Yazılım: IMAGEPro-SDS – İleri görüntü işleme ve uygulama yazılımı
Arayüz: Açık veri arayüzü, Modbus TCP, Moxa I/O ünitesi
