SEYYAR MUAYENE SİSTEMİ

HD SEYYAR MUAYENE SİSTEMİ

HD Seyyar fırın odası muayene sistemi

İŞLEVSELLİK

Yeni fırın odası muayene sistemi “MOBİL INSPECTION-HD“, Birçok farklı tasarımdaki fırınların muayenesi için son kullanıcıya komple IP tabanlı bir sistem sağlar.

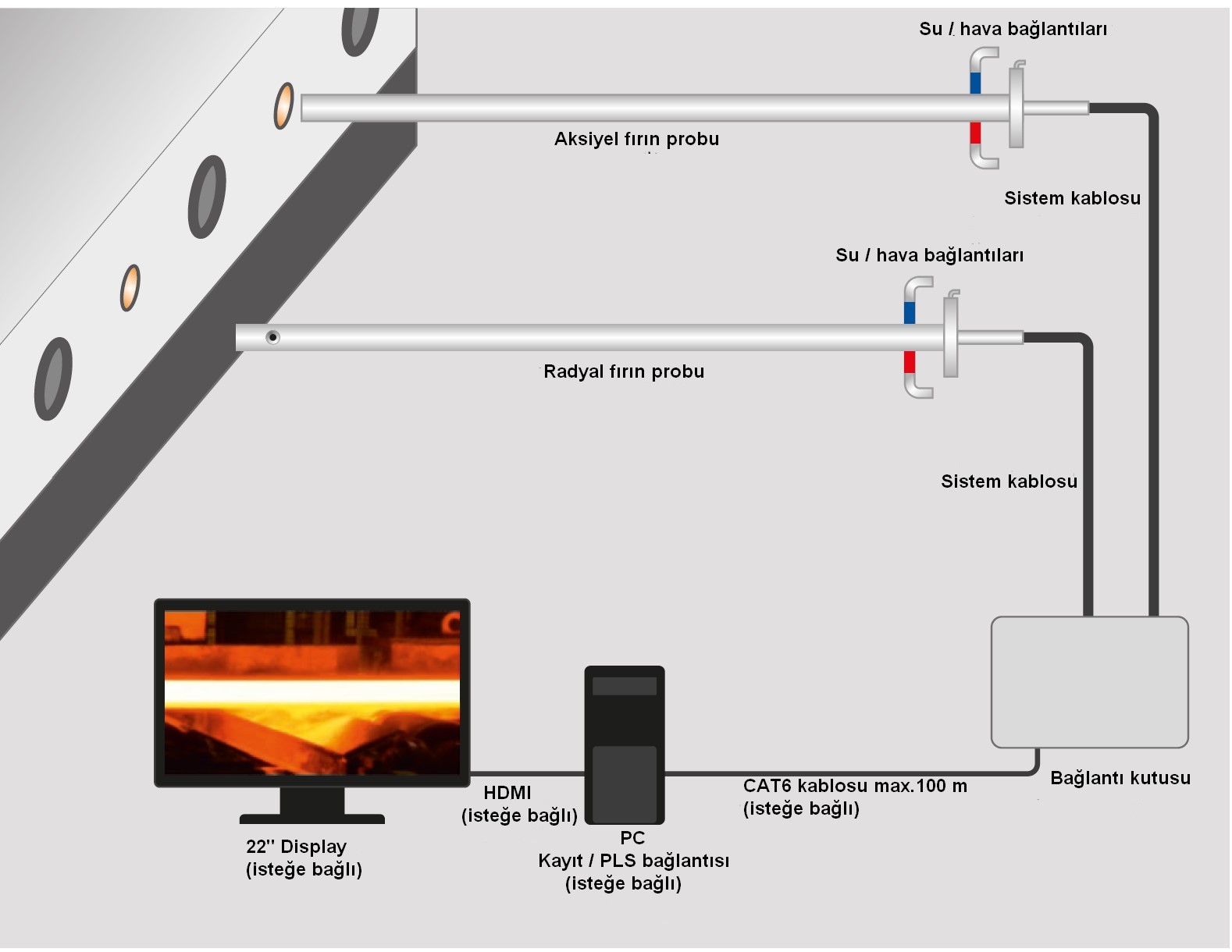

Mümkün olan en basit uygulamaya ve esnek kullanımdan emin olmak için sistem birbiriyle en iyi şekilde eşleşen bileşenlerden oluşur.Bu amaçla sistem sıcak ortamlarda kullanılmak üzere tasarlanmıştır.Sistem fırın probunun su soğutması ve hava tahliyesi kullanılarak 2.000°C'ye kadar sıcaklıklarda kullanılabilir. Hava soğutmalı bağlantı kutusu aynı anda iki muayene kamerası için veri ve güç sağlayabilir (PoE anahtarı)

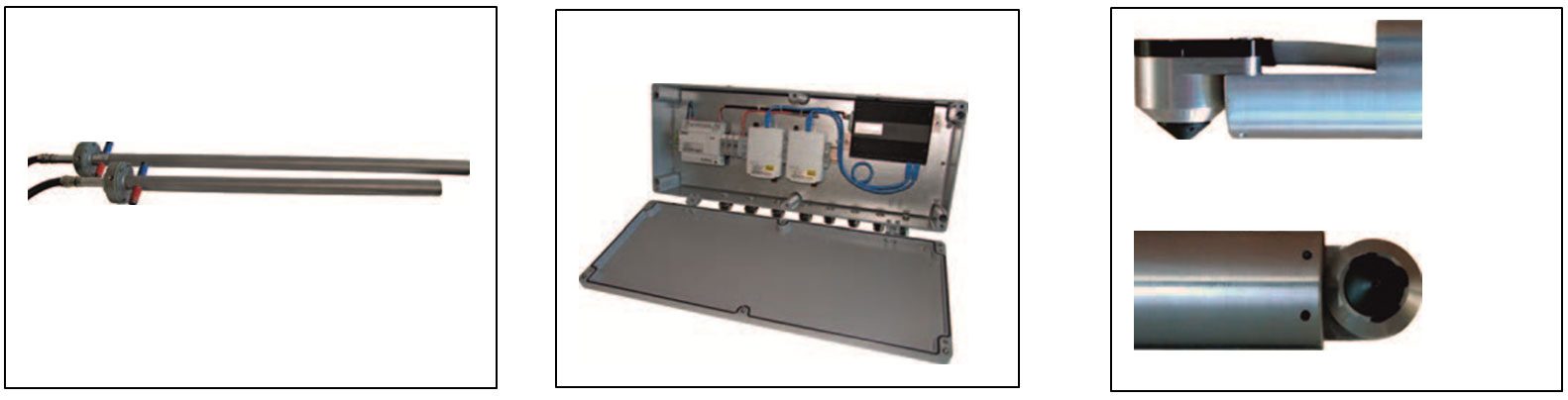

STANDARD BİLEŞENLERE GENEL BAKIŞ

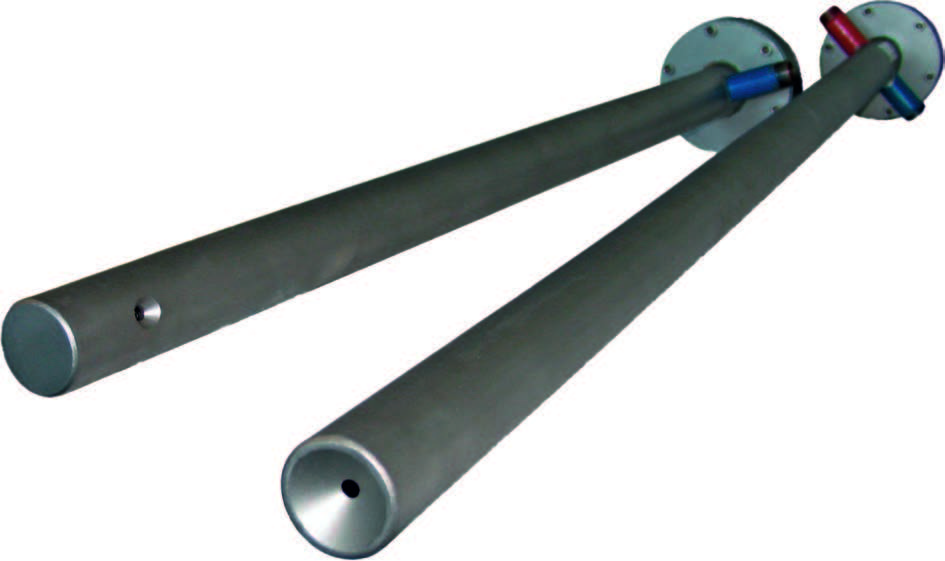

• 40 mm Ø ve 90° radyal/eksenel ışıklı fırın probu ve 1100 mm uzunluk, 8 kg
• Özel uzunluklar mümkündür
• HD çözünürlükte 90° radyal / eksenel Kazan Denetimi
• Maksimum 6 m ısı koruma hortumu kameradan bağlantıya kadar (prob uzunluğuna bağlı olarak)
• IP ve PoE anahtarlı güç sağlayan kamera bağlantı kutusu. Bağlantı için DIN rayı
• Fırın prob kameraları için maksimum 2 temel ünite, hava soğutma isteğe bağlı



İsteğe bağlı bileşenler
• Proses kontrol sistemlerine (PCS) entegrasyon için tek bağlantı noktalı ProfiBus veri yolu arayüzü, örneğin aşağıdakiler için ek programlama gerektirir:
- Videoların belirli adlar altında numaralandırılıp saklanması
- PLS'den başlatma / durdurma sinyali ile otomatik kayıt
• Terminal kutusu ve ağ bağlantıları arasındaki daha büyük mesafeleri kapatmak için fiber optik bileşenler
• Ekran bileşenlerinin ve ağ teknolojisinin kurulumu için tekerlekli kabin
• SD kart aracılığıyla uç kaydı (hafıza maks. 64 GB)

Çok yönlü uygulamalar
• Örn. fırında kaplanmış rulolar
• Refrakter astarların görsel muayenesi
• Çeşitli malzemelerin yüzeylerinin görsel muayenesi
• Brülörlerin ve alevin görsel kontrolü (muhtemelen daha fazla filtre gerekir) Başka birçok uygulama da düşünülebilir.
